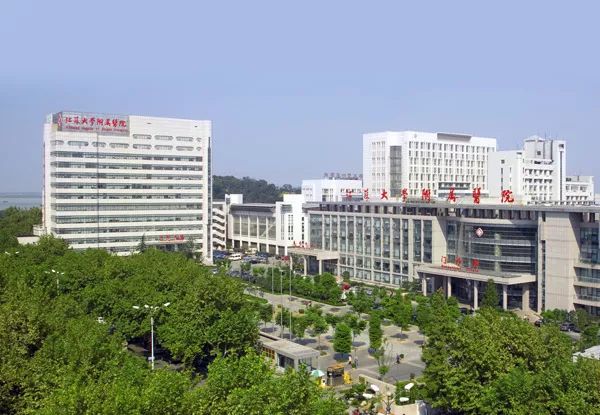

江苏大学隶属医院，，又名镇江市江滨医院，，建设于1936年，，历经建设与生长，，现已成为一所学科齐全、装备先进、手艺实力雄厚、诊疗情形一流，，集医疗、教学、科研、预防、保健、康复于一体的现代化三甲医院。。医院占地面积132亩，，修建面积18万平方米，，在职职工2000多人，，开放床位1500张，，设有39个临床科室、16个医技科室。。  绿化面积达2.5万平方米，，广时势积近1万平方米，，4万平方米的门急诊医技综合大楼、5万平方米的外科大楼与3万多平方米的内科大楼，，三峰并峙，，诊室宽敞、病房温馨、设施先进。。 本项目由原院内体育馆刷新为母婴楼。。拟通过拆除体育馆内篮球场和看台，，并举行结构加层，，刷新成地下一层、地上五层。。依据起源设计及概算专家评审会意见，，为确保修建物清静，，并且知足镇发改社会【2012】599号文批准的本项目可研报告改扩建部分7800平方米的总修建规模，，必需对一层、二层及地下室举行加固。。
 其中一层、二层修建面积为4976平方米，，功效为生殖医学中心、产后康复中心、儿童早期生长中心、产科病房，，地下室面积为916平方米，，扩建部分三至五层修建面积为6565.9平方米，，功效为产房及产科病房、新生儿救治中心、儿科病房。。 遵照现代绿色医院修建设计规范，，将既有修建刷新为集生殖医学中心、产科病房、儿科病房、新生儿救治中心、产后康复中心、儿童早期生长中心为一体的绿色母婴楼。。
一.体现“以人为本、以病人为中心”的设计理念，，充分思量就诊病人在使用和心理上的多方面要求，，通过修建装修的体现和情形设计，，创立有利于病人诊治、康复的情形。。力争为患儿、宝宝和妈妈提供一个清静恬静的情形。。

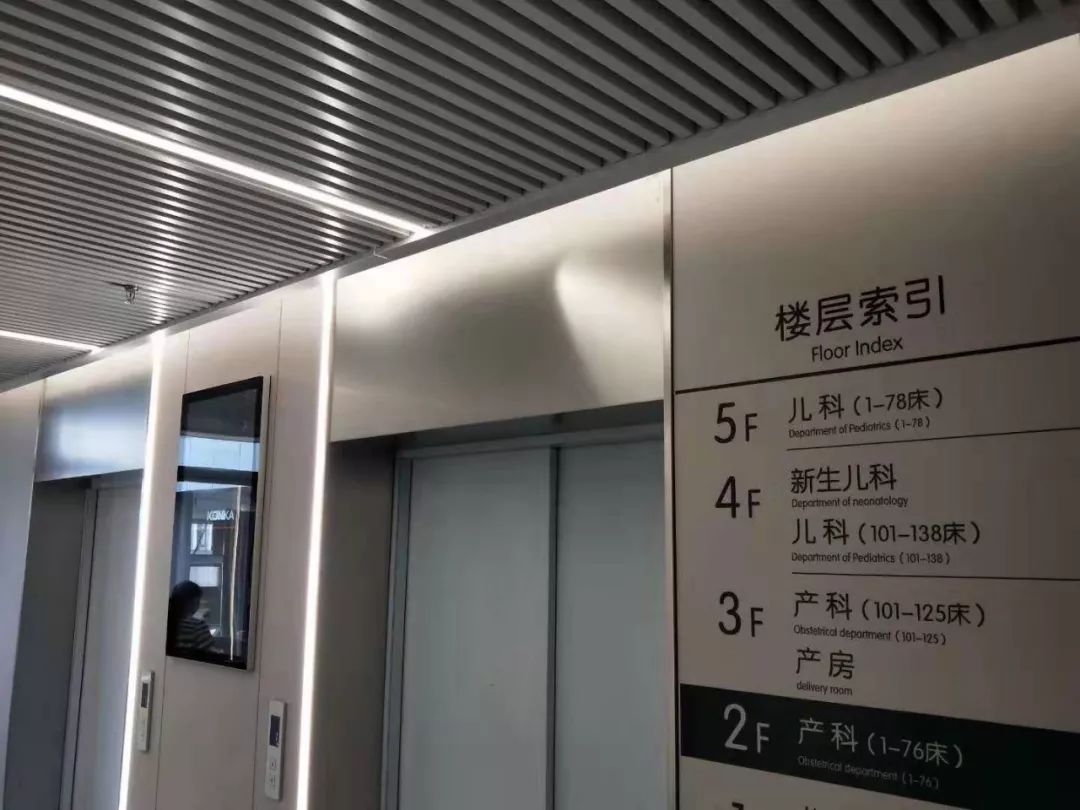

二.打造以母婴为焦点的诊疗中心及病房。。三大中心设置在一楼，，划分为产后康复中心、生殖医学中心、儿童早期生长中心。。二楼、三楼为产科病房、产房、产科手术室。。四楼为新生儿救治中心、部分儿科病房。。五楼为儿科病房。。在功效结构和流程设计上充分思量产科、儿科的专业特点和营业要求。。
三.体现生长意识，，协调现代化医疗手艺与装备的生长及医院妄想的可一连性的关系，，充分思量到医院未来的生长及修建、装备一直增添的需要，，要为以后的生长留有余地，，增强通用性和无邪性，，以顺应医疗手艺生长的需要。。
四.体现节能意识，，切合国家相枢纽能要求，，切合“绿色医院”修建的要求。。
五.在统筹思量妄想要求以及周围情形协调性的基础上，，合理确定修建形式、体量、质料、色彩等，，充分思量“人性化、智能化”的要求，，要与医院已有修建气概相吻合，，并与海内先进医院相接轨。。 一.整个既有修建的刷新工程严酷执行规范标准、执律例则、确保设计正当化。。凭证原修建结构系统，，各专业设计信守严酷遵守国家公布的修建设计行业的相关条例、规范、标准，，并以知足功效为本，，注重方案优化，，合理节约投资。。
二.在既有修建的刷新中，，起源设计及施工图设计的清静性是最基本的要求。。本工程的清静性体现在两个方面：
1.拆除部分
拆除体育馆内篮球场和看台，，并举行结构加层。。为确保修建物的清静，，改扩建部分7800平方米的总修建规模，，必需对一层、二层及地下室举行加固。。通过果真招标，，该项目勘探及设计由江苏中森修建设计有限公司肩负。。拆除既有修建最为要害，，该公司凭证原修建结构系统，，设计了详细的拆除施工方案，，提供了拆除详细图纸和相关注重事项，，确保拆除历程的清静。。
详细如下

■	第一步，，拆除所有室内装饰、隔墙、看台夹层、门窗及楼梯，，保存二层楼面、外墙梁柱框架及屋顶网架。。
■	第二步，，对基础举行加固，，加固手段为补树根桩和浇筑承台。。同时，，对地下室及一层框架柱举行加固。。
■	第三步，，对外墙框架周边举行满堂脚手支持，，拆除顶部网架，，随后拆除二层以上外墙框架（梁板柱）。。第四步，，对二层以上举行夹层土建施工。。

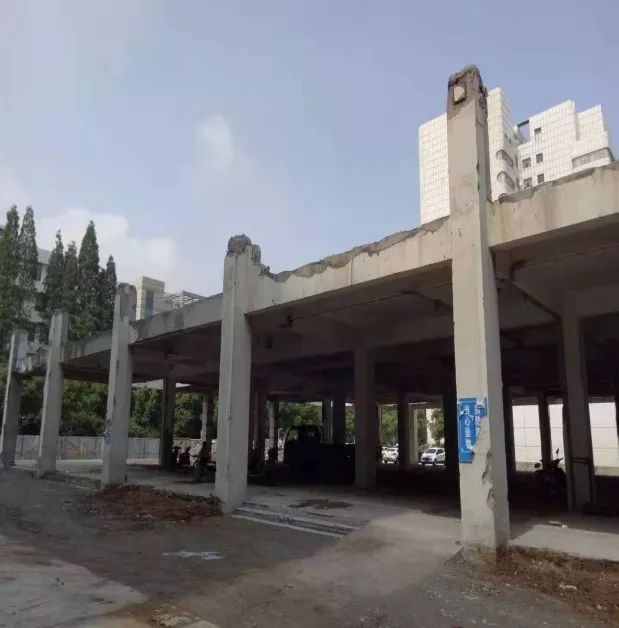

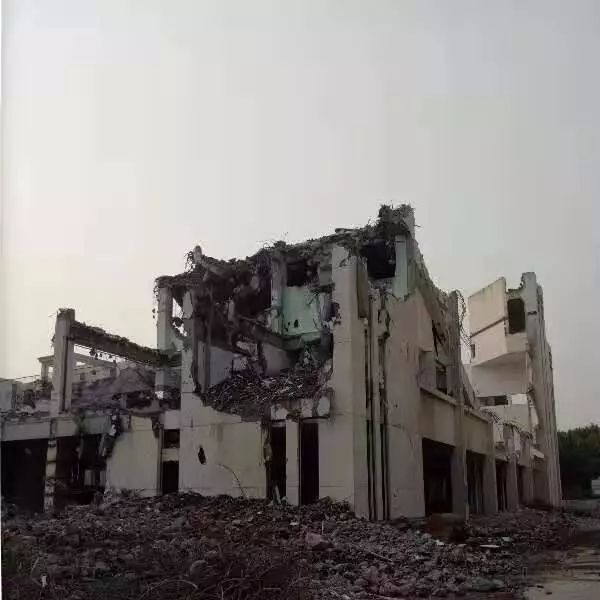

 为知足母婴楼刷新的要求，，凭证以上设计方案，，在详细施工工程中，，将分阶段举行施工，，以确保原有结构的清静。。第一阶段，，拆除原体育馆内部分现有修建物，，如室内装饰、隔墙、看台夹层、门窗及楼梯等。。第二阶段待土建总包单位进场后，，由土建总包单位配合拆除二层以上外墙窗户、框架（梁板柱）、屋顶网架等。。拆除后最终保存部分为一层框架及二层楼面。。
2.新建部分
结构设计严酷凭证国家、省、市等标准、规范要求详细盘算建模，，重点是知足抗震规范的要求，，知足强柱弱梁的要求，，同时要注重楼梯对结构清静的影响。。凭证抗震规范的要求，，楼梯必需在整体盘算时建模盘算，，对楼梯间的结构构件接纳增强步伐，，确保地动时交通线的清静。。
结构设计职员划分接纳“PKPM”、“广厦”、“盈建科”三套结构软件同时盘算，，再比照三套软件的盘算效果，，剖析差别的原因，，在效果合理的基础上，，选用经济指标较优的效果举行施工图设计。。
 三.在既有修建的刷新中，，起源设计及施工图设计的经济性和合理性体现在各个专业的设计。。
 修建专业在知足业主要求及国家、地方规则的基础上，，只管做到功效合理，，流线通畅，，充分使用每一份空间。。结构专业要连系修建方案，，选择适当的结构型式，，在确定结构型式后，，在处理每个构件时都应做到清静、经济、合理。。修建装备专业在切合规范要求的基础上，，提出合理化意见，，合理选择系统、质料和装备。。
①在既有修建刷新中，，结构要强柱弱梁。？？？拐鹕杓仆ü送渚卦龃笙凳岣咧谥崃ψ饔孟碌恼孛媸芡涑性亓，，不得随意放大框架梁配筋。。
②在既有修建刷新中，，框架结构的楼梯，，在地动力作用下，，其受力特点类似于斜撑，，刚度大，，吸收了较多地动力，，导致很快损坏，，起不到疏散的作用。。在既有修建刷新时，，必需接纳滑动支座的要领，，降低楼梯刚度，，即在每跑斜踏步板下端设置水平滑动缝，，缝两侧用5厚聚四氟乙烯板封口。？？？蚣芙峁褂ι杓瞥伤蛄褐共嗔ο低场。主体结构除个体部位外，，不应接纳铰接。。
③在既有修建刷新中，，框架结构的填充墙及隔墙宜选用轻质墙体。。其安排应切合下列划定：阻止形成上下层刚度转变过大，，阻止形成短柱，，镌汰因抗侧刚度偏心而造成的结构扭转。。为节约钢材，，当构件受力而设置钢筋时，，应优选强度品级较高的钢筋，，如HRB400、HRB500、HTRB600钢筋。。该项目由于改建工程，，凭证剖析，，对每平米钢筋含量控制为50KG/㎡、砼含量控制为0.5m³/㎡。。 绿色修建，，指在修建的全寿命周期内，，最大限度地节约资源（节能、节地、节材）、；；；；；；で樾魏惋蕴廴，，为人们提供康健、适用和高效的使用空间，，与自然协调共生的修建。。
 绿色修建的基本内在可归纳为：减轻修建对情形的负荷，，即节约能源及资源；；；；；；提供清静、康健、恬静性优异的生涯空间；；；；；；与自然情形亲和，，做到人及修建与情形的协调共处、永续生长。。绿色修建是绿色医院的基础，，绿色医院修建应是在修建全寿命期内，，为患者与医护职员提供康健、恬静、清静的医疗、救治、生涯的优异空间与条件，，应具备节能、环保和生态的要求。。
 一.“星空下，，山水间”为主题的绿色内装设计
本既有修建刷新项目的灵感泉源于对大自然的体验与感恩。。以“星空下，，山水间”为主题，，从众多的星河、绵延的群山、静溢的流水以及茂密的森林中提取自然元素。。通过艺术的融合与提炼，，运用简化、叠加、重合的手法，，将自然元素延伸并融入到室内空间，，为空间注入大自然的灵动，，增添空间的恬静感和体验感。。
力争塑造一个具有特色、富有情趣、体现人文眷注、充满文化内在的室内医疗空间，，使医院事情职员及病员眷属心情愉快、调剂生涯、消除疲劳，，热诚愉快地为病员服务，，病人亦能籍以保养身心、早日康复。。

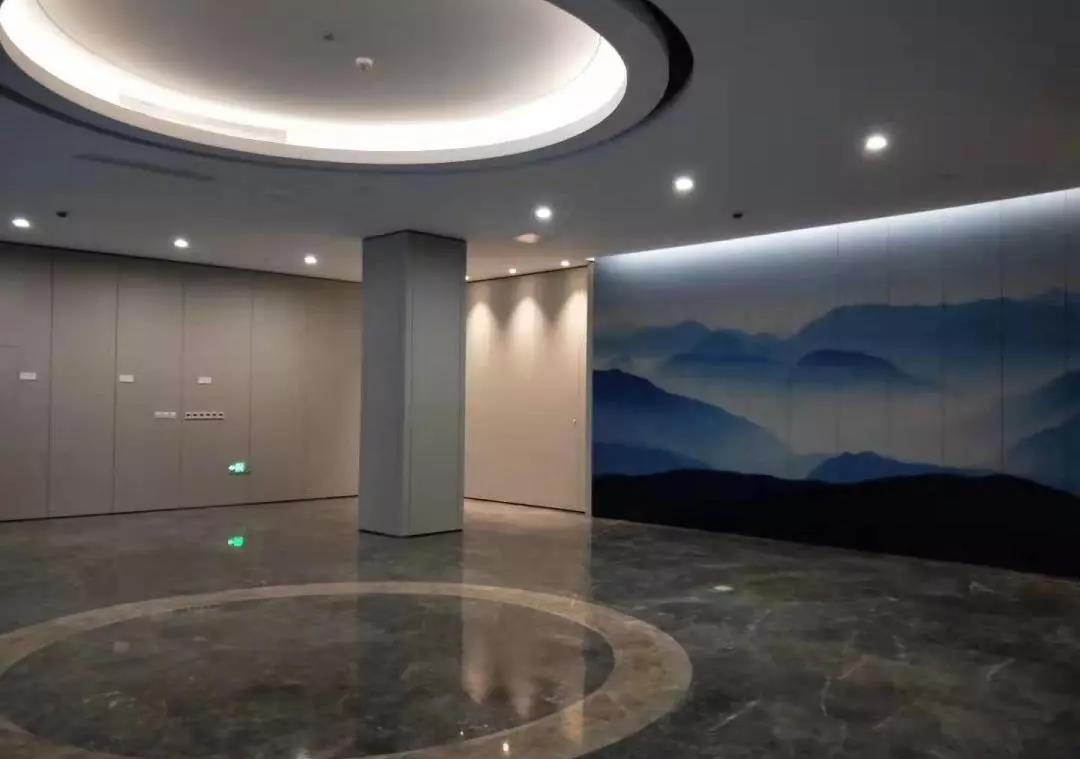

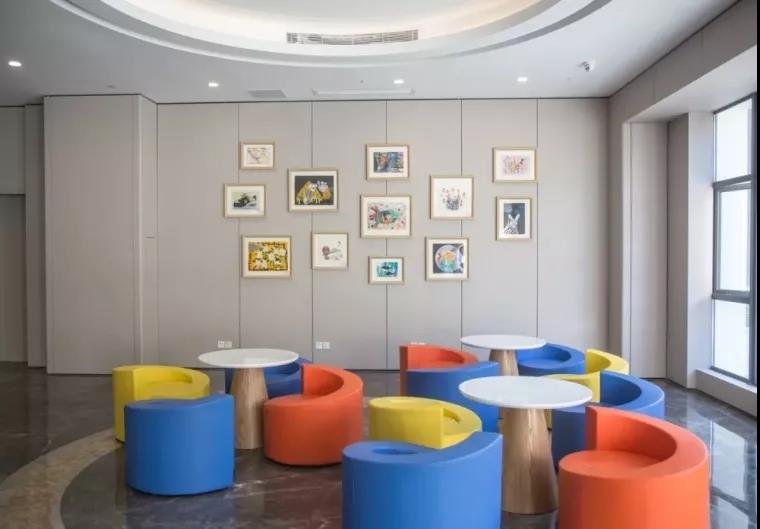

 1.主入口设置了铝合金除泥垫，，坚持室内空间的症结，，更具人性化。。主入口的配景接纳了以“星空下，，山水间”为主题的造型墙，，把设计看法落实到实处。。大厅期待区接纳多元化的家具组合形式，，让空间越爆发动。。  2.病房护士站服务台接纳崎岖台的设计手法，，夹角处90度弧角处理，，正面上台面与下台面交接处呈40度角，，整个服务台使用人造石所有外包或部分外包。。

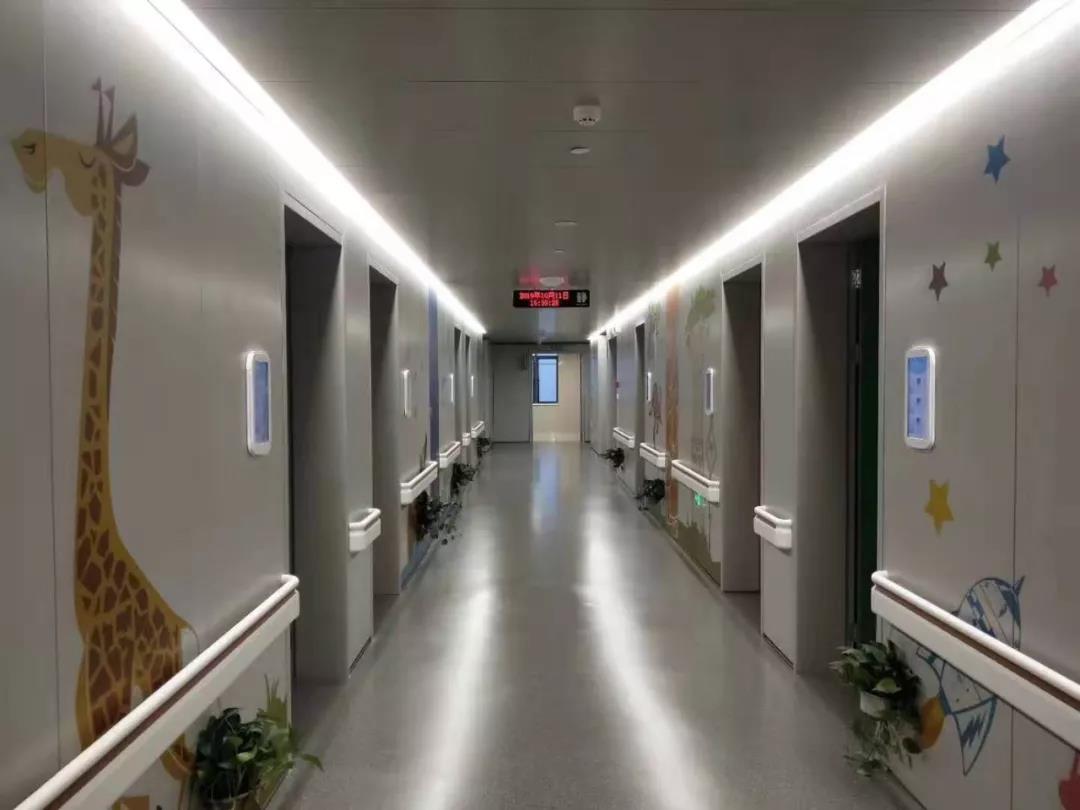

 主体内部设有暗装专用线槽，，如：数据线、电源线、电话线等，，使用清静，，易于磨练、整理。。整个台面接纳医用亚克力材质，，台面装置时做40mm下挂处理。。如靠墙做70mm高挡水条，，阻止台面清洁时污染墙面。；；；；；；疃涔窠幽伤嬉患兜缃飧职濉。整个病房护士站服务台知足各方面的需求。。  3.病房走道灯光设计接纳间接照明，，走道灯光光线通过墙面、顶面、地面完全反射到空间，，将光效消耗降到最低，，同时也阻止炫光造成的对人眼的不适感，，这种光照方式不会使光洁地面泛起湿的感受，，镌汰病患及医护职员在行走时带来的不清静感。。 4.病房门接纳钢质门设计，，古板木门不但易变形，，在湿润情形下也容易受潮腐烂，，滋生细菌，，在医院这样一个特殊情形中，，这样的问题显得更为主要，，钢质门不但防火防潮耐撞击，，形状也越发雅观。。

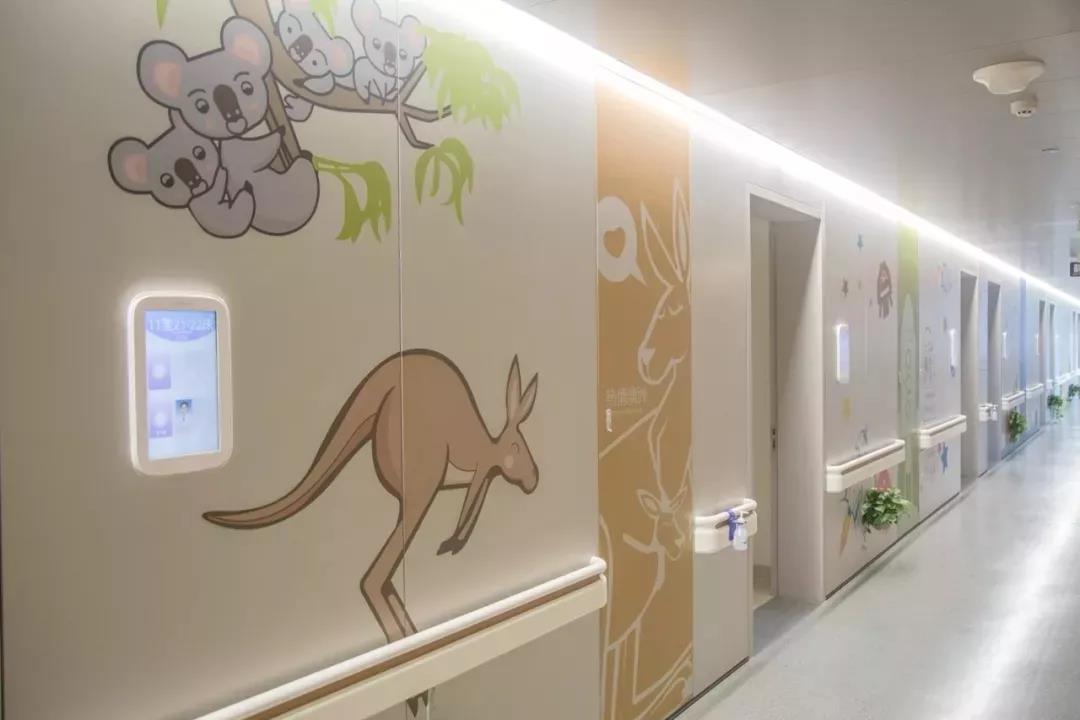

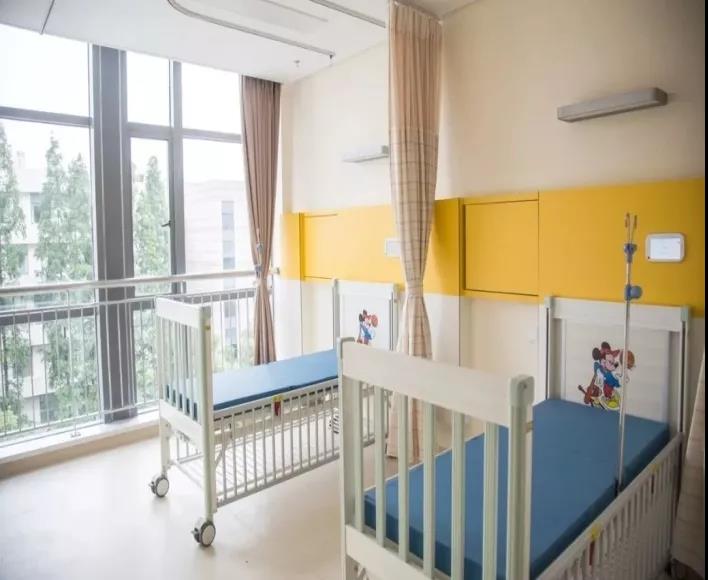

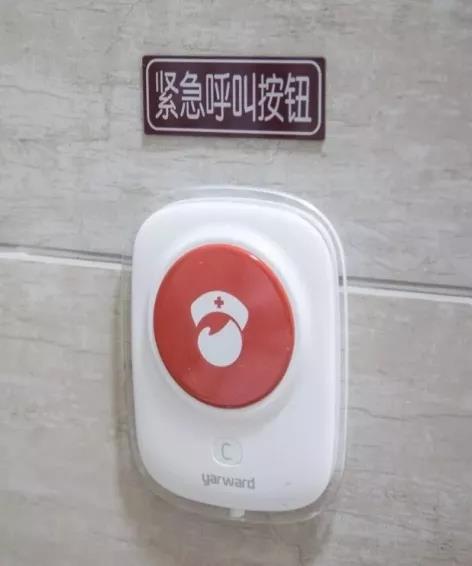

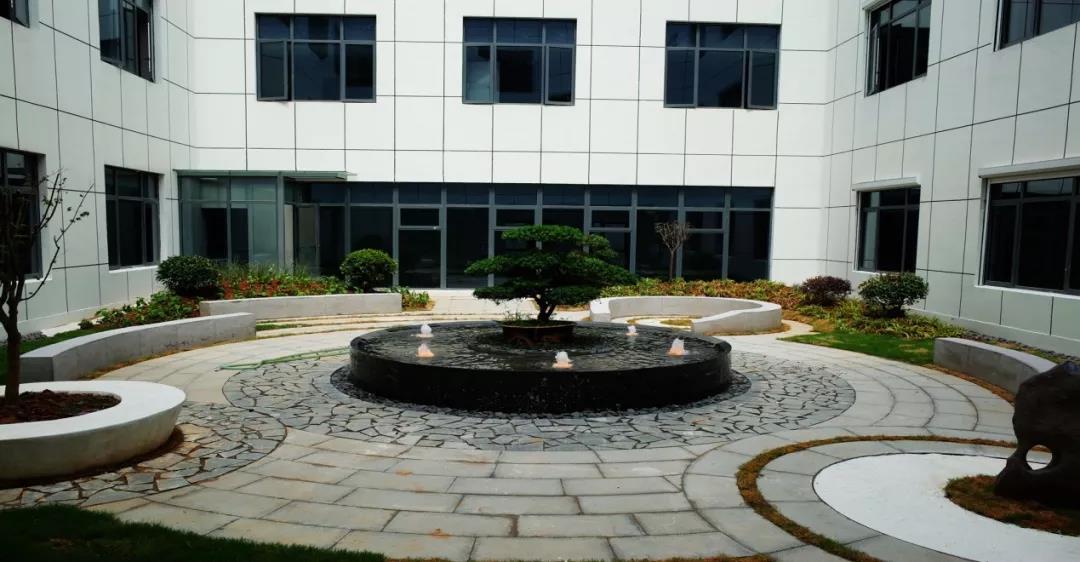

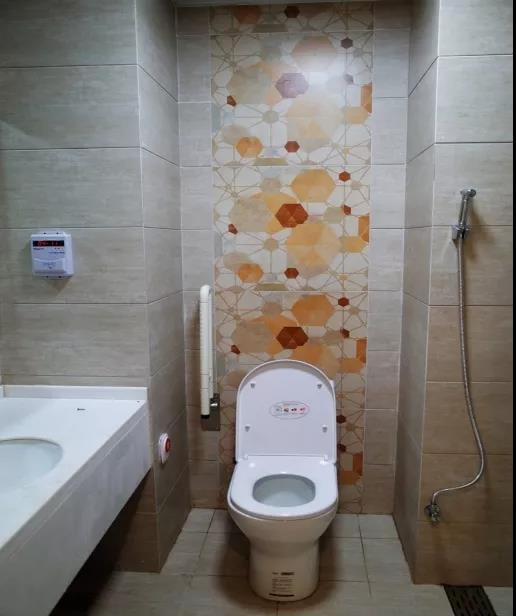

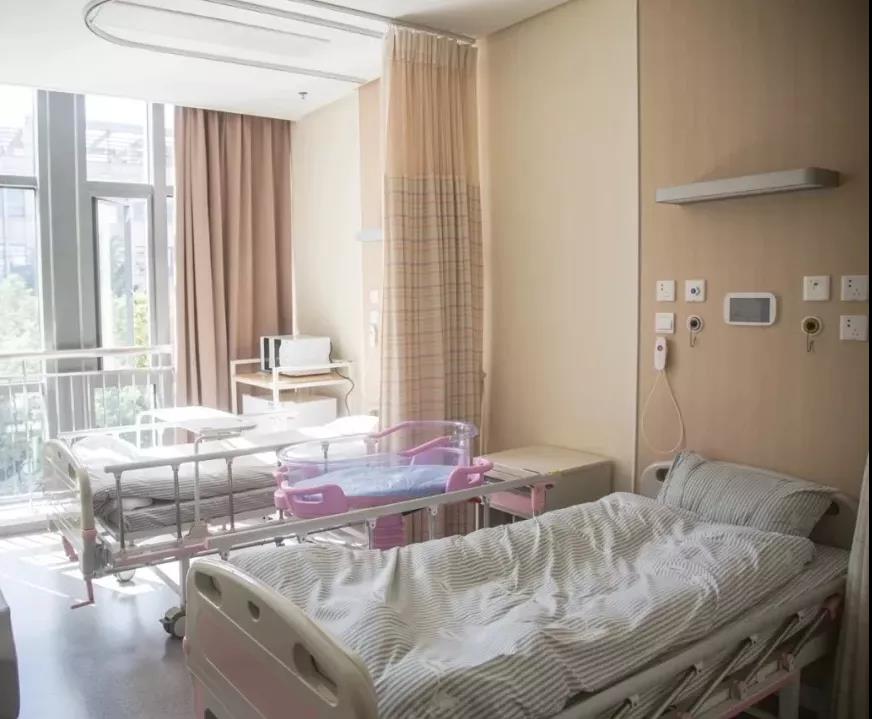

5.病区卫生间接纳干湿分区，，为了产妇、儿童的清静，，淋浴间地面接纳拉槽防滑处理，，坐便器旁安顿紧迫呼叫按钮。。除此之外，，还设置污洗龙头，，做到洁、污脱离。。真正将人性化设计落到实处。。  6.产科病房和儿科病房，，墙面一改以往枯燥的色调，，以红、绿、蓝、黄等色彩使室内空间五彩美丽，，儿科病房的墙面印刷上了许多的卡通图案，，使之既色彩富厚，，又迎合了产科温馨、儿科生动的要求。。 7.二楼设空中花园，，采光井的位置人性化设置了绿化和喷水池等景点，，以及供休息的座椅等，，使产妇和患儿有娱乐、休息的空间。。  8.产科三楼设计了4个一体化产房，，可以实现“家人在身边陪同、临盆在病房”的目的，，一体化产房的病床具有产床功效，，让妈妈能够在自己的病房里生孩子，，最为要害的是，，家人可以穿上隔离衣陪在产妇身边，，给她支持和实力。。  二.“节能、节水、节材”为宗旨的绿色修建元素运用。。
本既有修建刷新项目是政府民生工程，，绿色环保是需要重点思量的问题。。节能是绿色医院修建的主要体现，，在确定投资和立项批复的历程中，，镇江市发改委就提出凭证绿色二星的标准举行项目的建设，，以是该既有修建刷新项目从土建到装饰都充满着绿色、节能的元素。。
1.开发高效、经济的保温、隔热质料和切实可行的结构手艺，，来提高母婴楼的修建物围护结构的保温、隔热性能和密闭性能。。
①母婴楼接纳外墙保温及饰面系统（EIFS）
EIFS系统包括以下几个部分：主体部分是由聚苯乙烯泡沫塑料制成的保温板，，一般是30—120mm厚，，该部分以合成黏结剂或机械方式牢靠于修建外墙；；；；；；中心部分是长期的、防水的聚合物砂浆下层，，此下层主要用于保温板上，，以玻璃纤维网来增强并转达外力的作用，，最外面部分是雅观长期的外貌笼罩层。。
为了防褪色、防裂，，笼罩层质料一般接纳丙烯酸共聚物涂料手艺，，此种涂料有多种颜色和质地可以选用，，具有很强的耐久性和耐侵蚀能力。。
②母婴楼接纳修建保温绝热板系统（SIPS）
此质料是高性能的墙体、楼板和屋面质料。。板材的中心是聚苯乙烯泡沫或聚亚氨酯泡沫夹心层，，一般120—240mm厚，，两面凭证需要接纳差别的平板面层，，SIPS一般1.2m宽，，最大可以做到8m长，，尺寸成系列化。。
③母婴楼门窗质料接纳手艺含量较高的节能型材，，还运用高新手艺，，将通俗玻璃加工成中空玻璃，，镀贴膜玻璃（包括反射玻璃、吸热玻璃）高强度LOW2E防火玻璃（高强度低辐射镀膜防火玻璃），，来改善保温隔热性能和提高门窗的密闭性能。。
④母婴楼接纳高效、清静可靠和抗老化的新型防水施工工艺和新型防水质料，，接纳刚性和柔性相连系，，多道设防等步伐，，新型防水施工工艺包括热熔法、热焊接法、冷涂法等。。
刚性防水接纳XYPEX涂层防水，，该质料为无机物可逐步通过砼毛细孔渗入到砼内部，，并借助其枝蔓状结晶体的生长使砼防水，，该质料可接受别的涂层。。柔性防水接纳高密度聚乙烯防水卷材，，以及以高聚物改性沥青作为自粘层的自粘密封防水卷材和掺入适量添加剂制成的高等橡胶防水卷材。。刚柔连系，，包管屋顶节能。。

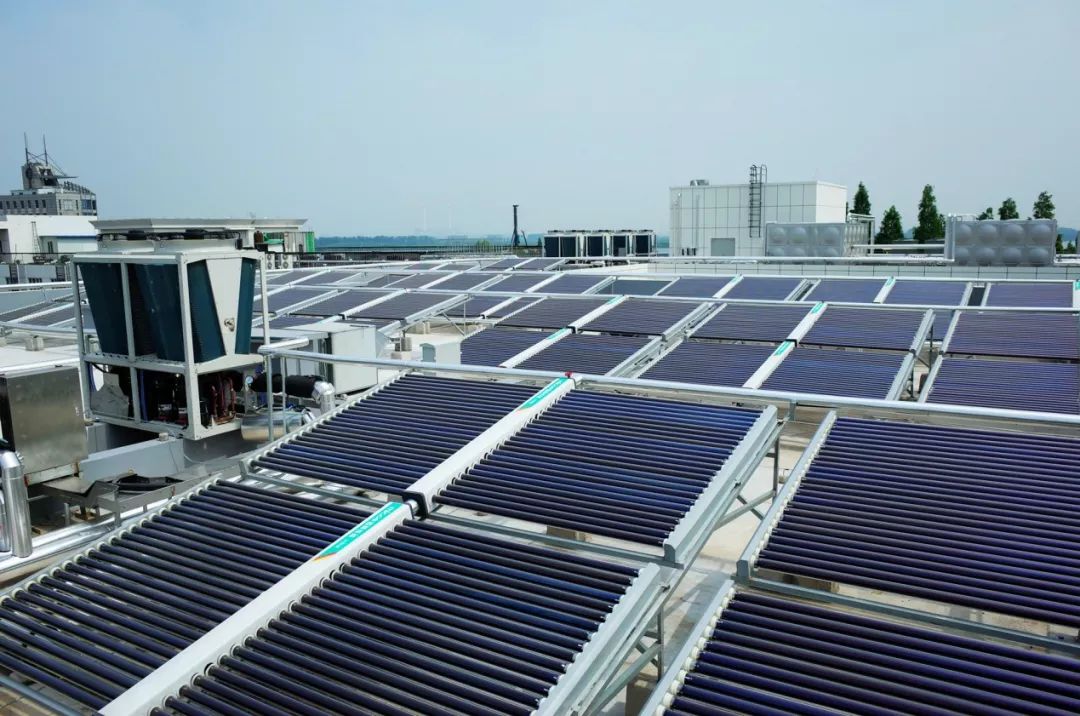

⑤母婴楼接纳屋顶太阳能与空气源热泵系统。。该系统为近2万平方米的新母婴楼和肿瘤大楼提供了24小时的热水供应。。该系统以太阳能作为主要热水泉源，，空气源热泵作为辅助热源。。
水箱、空气源主机、太阳能集热器、水泵等均放置屋顶。。系统实验全自动控制模式，，无需专人看护；；；；；；并增添人工应急控制功效，，以包管紧迫情形下热水的正常供应。？？？掌慈缺米魑低掣ㄖ尤，，当水箱温度低于设定值，，空气源自动启动加热至指定温度（55℃；；；；；；可调理），，当抵达指定温度后，，装备自动阻止事情，，以最大化节约能源同时包管热水系统全天候正常供应。。  2.妈妈和宝宝的康健永远是第一位的。。母婴楼所有装饰质料的选择相当考究，，墙、顶面质料均选用无污染、感观效果好、耐用、易保洁质料装饰，，一到五楼接纳轻钢龙骨石膏板隔墙、钢制玻璃阻遏；；；；；；过道接纳0.8mm瓦楞复合钢板；；；；；；天花接纳轻钢龙骨石膏板吊顶、负离子康健生态板吊顶、2.0mm平板铝板吊顶，，1.0mm厚穿孔瓦楞铝板吊顶、医疗板吊顶，，300*300集成吊顶。。
 附主要墙面、顶面质料及参数
 ①厚复合瓦楞钢板。。
详细参数
1.面材：厚度≥0.8mm，，宽度可定尺≤1200mm，，长度可定尺≤4000mm，，折边高度12mm/30mm，，外貌聚脂粉末喷涂(漆膜厚度≥60um)，，颜色由设计师任选(白色、彩色、木纹、医用墙布纹均可)。。铝制瓦楞芯：厚度≥0.3mm，，高度10mm，，外貌氧化铝原色；；；；；；
2.特制龙骨：0.3mm镀锌铁板经专用装备滚压成型，，外貌喷粉玄色；；；；；；
3.专用龙骨挂件：2.0mm铁板冲压成型；；；；；；
4.防火性能：所有质料凭证防火规范要求抵达不燃A2级；；；；；；
5.力学性能：状态H26时抗拉强度ób=170~210Mpa 伸长率ó≥3%。。状态H18时抗拉强度ób=190Mpa 伸长率ó≥2%。。
 ②瓦楞亚光穿孔铝板。。
详细参数
1.面材：厚度≥1.0mm，，宽度约 600~800mm，，长度可定尺≤5000mm，，折边高度 30mm，，外貌聚脂粉末喷涂(漆膜厚度≥60um)，，颜色亚光白色（最终颜色必需与墙面钢板颜色统一，，提供色卡给甲方和设计师选择）；；；；；；铝制瓦楞芯：厚度≥0.2mm，，高度 6mm；；；；；；贴玄色防火隔音纸；；；；；；
2.专用龙骨：0.5mm*35mm高，，经专用装备滚压成型，，外貌喷粉玄色；；；；；；
3.专用龙骨吊件：1.0mm铁板冲压成型；；；；；；
4.防火性能：所有质料凭证防火规范要求抵达不燃 A2 级；；；；；；
5.力学性能：状态 H26 时抗拉强度ób=170~210Mpa 伸长率ó≥3%。。状态 H18 时抗拉强度ób=190Mpa 伸长率ó≥2%；；；；；；
6.耐侯性能：通例室内情形下，，抗老化时间十年以上，，并抵达 EN139划定指标。。
③负离子康健生态板。。
详细参数甲醛净化效率≥75%；；；；；；空气负离子诱生量通过GB/T28628-2012磨练；；；；；；降噪系数通过GB/T18696.1-2004磨练；；；；；；导热系数通过GB/T10294-2008磨练；；；；；；燃烧性能通过GB8624-2012 A（A1) 级磨练；；；；；；含水率平均值  ≤2.5%；；；；；；单位面积质量平均值≤11.0kg/㎡；；；；；；弯曲破损载荷平均值≥147N。。
④勾通式亚光平板铝板。。
详细参数
1.面材：厚度 1.0~2.5mm，，宽度约 600~1000mm，，长度可定尺，，板宽凌驾 800 时需要增添增强筋以包管平整度，，折边高度 25mm。。外貌聚脂粉末喷涂，，颜色亚光白色（最终颜色必需与墙面钢板颜色统一，，提供色卡给甲方和设计师选择；；；；；；
2.勾通龙骨：0.8mm 厚铁板 50mm 高，，外貌镀锌；；；；；；
3.勾通龙骨吊件：1.0mm；；；；；；
4.力学性能：状态 H26 时抗拉强度ób=170~210Mpa 伸长率ó≥3%。。状态 H18 时抗拉强度ób=190Mpa 伸长率ó≥2%；；；；；；
5.耐侯性能：通例室内情形下，，抗老化时间十年以上，，并抵达 EN139划定指标。。
⑤集成铝扣板，，详细参数：壁厚>0.6mm（正标）。。
 3.母婴楼大部分区域均接纳消音、耐久、环保、稳固、耐磨的质料装饰。。病房和办公室接纳消音、耐久、环保、稳固、耐磨的2.0mm厚同质透心PVC地胶、走道接纳2.0mm厚同质透心橡胶卷材、功效性房间及病房卫生间和公共卫生间接纳墙地砖铺贴。。
 附地面质料及参数
 ①同质透心PVC（卷材）
详细参数
⒈产品要求：2mm厚同质透芯PVC卷材地板；；；；；；
⒉耐磨要求：T级；；；；；；
⒊重量要求：标准厚度（2mm）重量≦2750g/㎡；；；；；；
⒋因素要求：必需接纳长期耐用的聚氯乙稀树脂、稳固剂、增塑剂、填冲剂以及色料组成；；；；；；
⒌抗污要求：切合欧盟EN423最高标准；；；；；；
⒍抗压要求：切合欧盟EN433标准 剩余凹陷值≦0.03mm；；；；；；
⒎防火要求：切合中国GB8624标准 燃烧性能抵达Bfl-s1,t0级；；；；；；
⒏有害物质限量要求：切合中国GB18586标准0.5mg/kg；；；；；；可溶性重金属＜0.1mg/㎡；；；；；；Tvoc≤5ug/m³（氯乙烯单体＜＝）；；；；；；
⒐抗菌要求：切合医用情形要求 金黄色葡萄球菌抗菌率≧95%；；；；；；
⒑环保要求：切合Floorscore室内空气质量康健排放标准及绿色环保认证；；；；；；其它物理性能、防滑性能、抗静电性能等手艺参数均应切合相关标准的要求；；；；；；自流平厚度不低于3mm。。所有地脚线上鞘诳位均需要有制品铝合金线条垫底。。
 ②同质透心橡胶地板（卷材）
详细参数
⒈卷材地板为同质透心橡胶地板，，接纳二次硫化高压成型工艺；；；；；；投标产品需注明产地提供原产地证实及报关单；；；；；；卷材选用整体色彩设计协调性高的产品，，外貌平整光洁；；；；；；
⒉厚度2mm，，宽度1.9米，，长度14米；；；；；；
⒊橡胶含量≥35%；；；；；；卷材：尺寸稳固性≤±0.4%（HG/T3747.1-2011）；；；；；；抵达无焊缝拼接质量要求；；；；；；卷材：剩余凹陷度≤0.1㎜（HG/T3747.1-2011）；；；；；；卷材产品硬度：≥90绍尔（HG/T3747.1-2011）；；；；；；卷材：耐磨性＜250 mm3（HG/T3747.1-2011）；；；；；；
⒋抗撕裂水平（HG/T3747.1-2011）：横向，，纵向均要求≥20KN/m；；；；；；
⒌燃烧烟雾毒性抵达碳化烟雾无毒标准（DIN53436）；；；；；；防火性能切合GB8624-2012标准，，抵达B1级；；；；；；
⒍吸收脚步声≥5分贝（ISO140-8）；；；；；；
⒎防滑性抵达R9级（DIN51130）；；；；；；
⒏提供投标所供产品系列的颜色样本，，要求抵达20种及以上颜色；；；；；；
⒐施工方式接纳密缝拼接，，抵达无焊缝拼接质量要求；；；；；；
⒑样品质料图案清晰，，色彩柔和，，外貌平整光洁，，易于清洁。。
 ③地砖
详细参数
吸水率：平均值、单个值≤0.1%。。
厚度：≤10mm。。
破损强度：≥1600N。。
断裂模数：平均值、单个值≥36。。
耐磨性：≤135mm³。。
摩擦系数：干法≥0.6,湿法≥0.55。。
耐污染：5级。。
光泽度：≥80。。
可溶性铅和镉含量：铅≤1.0mg/kg，，镉≤1.0mg/kg。。
放射性：内照射≤0.6，，外照射≤1.0。。
抗化学侵蚀性：UA级、ULA级、UHA级。。
④母婴楼选用LED铝合金线条灯条、LED节能型灯具，，既知足照明要求、切合绿色二星修建要求，，又节约了大宗的电费。。
⑤母婴楼护士站、治疗室、处理室、配餐间、污洗间等均选用钢制医用家具，，其要求为产品均接纳双面一级电解钢板（宝钢、首钢、鞍钢等同层次SECC产品）制作，，相比古板质料木质的实木多层板或颗粒板，，都含有甲醛，，更环保、无污染，，更能防火。？？？咕忠詹吠饷步幽删驳绶勰┡缤，，同时拥有长期抗菌涂层配方，，以抵达产品外貌对金黄色葡萄球菌、大肠杆菌的高效长期抗菌功效。。
⑥母婴楼医生办公室、值班室等均选用海内着名品牌的办公家具，，其融入现代主义气概系列，，以老练的口字型钢脚，，轻盈的薄旁板设计，，赋予现代庖公空间理性的事情情调，，简朴硬朗的线条勾勒出时尚高效的办公空间，，原木色桌面搭配钢制下角，，让原始与现代碰撞精彩彩，，方正之间，，凸显时代之风范，，无邪走线，，利便办公之效率，，原质料均零甲醛，，阻止了二次污染。。

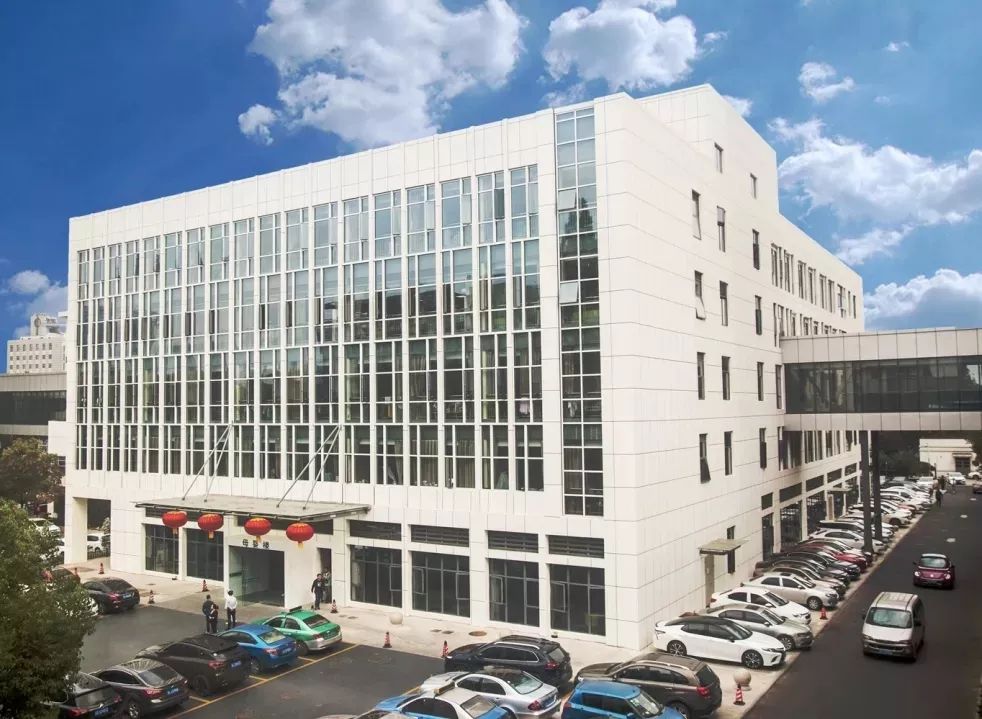

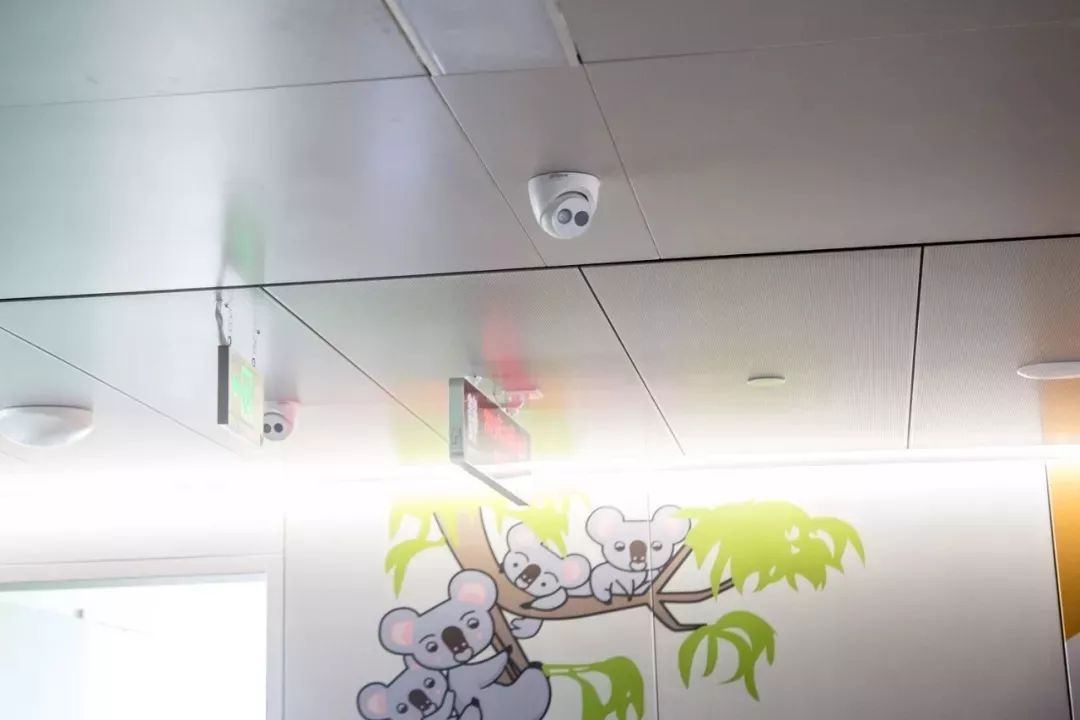

三.“人性化、智能化、数字化”全笼罩母婴楼  4.卫生间还设有紧迫呼叫，，当患者爆发紧迫情形可呼叫报警。。 儿科和产科的生长，，直接关乎民生福祉。。已往，，两个科室床位主要，，情形设施相对较量陈腐，，患者就医体验无法获得改善。。从改善医疗服务、改善医疗情形的角度出发，，原体育馆刷新成母婴楼的项目关于服务民生的意义重大。。2019年10月12日，，江苏大学隶属医院母婴楼正式启用。。这不但是江苏大学隶属医院生长历程中的一个主要节点，，更是医院改善医疗服务的一项重放肆措。。
改善医疗情形，，打造绿色智能医院，，我们一直在路上！
作者:陆文晶
事情单位:江苏大学隶属医院
职务:总务科副科长
